A516 Gr.70N

A/SA 516 Gr.70+N



sa 516 gr 70 vs 70n

A sa 516 gr 70 u 70n huma gradi ta ' reċipjenti ta ' pressjoni li jistgħu jiġu differenzjati bbażati fuq ċerti karatteristiċi.

Astm A516 Gr 70nhuwa metall f'kundizzjoni normalizzata. Is-Sa A516 Gr 70 mhuwiex soġġett għall-proċess ta' normalizzazzjoni.

Il-grad normalizzat A516 70n ​​jippossjedi duttilità u toughness superjuri fuq il-A516 70 Materjal.



Azzar strutturali bil-qamħa fina għal tankijiet taħt pressjoni. L-azzar A516 Gr.70+N & SAGr.70N huwa kkaratterizzat minn weldjabbiltà tajba u reżistenza għolja għal qsim fraġli. Dawn it-tipi huma użati fuq kollox għall-manifattura ta 'bastimenti għall-gass taħt pressjoni (LPG, tankijiet tal-butan u propan), tankijiet taħt pressjoni, partijiet għall-bojlers tal-fwar, pajpijiet ta' pressjoni, kompressuri, eċċ. L-aktar użu mifrux tagħhom huwa f'ambjenti ta 'applikazzjoni inqas minn -20 ºC.

A516 Gr.70+N & SAGr.70Nsteel huwa fornut fil-kondizzjoni normalizzata. It-temperatura normalizzanti hija 900 - 950 ºC, u għandha titħalla fil-forn wara li t-temperatura tkun ugwali għal madwar 1 minuta għal kull millimetru ta 'ħxuna tal-pjanċa. Bħala riżultat, joffri proprjetajiet tajbin ta' iffurmar kiesaħ-u sħun-mingħajr ma jaffettwa b'mod negattiv il-proprjetajiet tal-materjal.

A/SA 516 Gr.70

Azzar għal reċipjenti tal-pressjoni-reżistenti għas-sħana. L-azzar A/SA 516 Gr.70 huwa kkaratterizzat minn weldjabbiltà tajba.

Dawn it-tipi ta 'azzar huma użati fuq kollox għall-manifattura ta' bojlers, tankijiet taħt pressjoni u pajpijiet għat-trasport ta 'likwidi sħan. Huma joffru wkoll proprjetajiet tajbin f'temperaturi għoljin u baxxi. Il-prodott normalment jiġi fornut fil-kundizzjoni ta 'laminazzjoni kkontrollata.



L-azzar strutturali bil-qamħa fin f'din is-serje jista 'jiġi wweldjat perfettament, kemm manwalment kif ukoll bl-użu ta' tagħmir awtomatiku, permezz tal-proċessi kollha ta 'wweldjar magħrufa.

Biex l-istruttura tal-prodott tingħata omoġeneità akbar, l-azzar A516 Gr.70+N & SAGr.70+N jista’ wkoll jiġi fornut mingħajr gass fil-vakwu.



ASME SA516 grad 70 dimensjoni tal-pjanċa tal-azzar irrumblat bis-sħana

GRAD	PRODOTT	WISA' (fi)	Ħxuna	TUL (fi)
70	Pjanċa tal-mitħna	72 pulzier - 129.9 pulzier	0.188 pulzier - 3.54 pulzier	154 – 1020 pulzier
-	Coil għall-konverżjoni għall-prodott	72 pulzier - 96 pulzier	0.188 pulzier - 0.500 pulzier	-
70	Temper leveled pjanċa	48 pulzier - 96 pulzier	0.100 pulzier - 0.500 pulzier	72 – 720 pulzier

Il-manifattur tal-pjanċa SA 516 gr 70 joffri ħxuna ta '3 mm sa 200 mm bi skont ta' 5% għall-bejgħ



SA 516 Gr. 70 pjanċi tal-kwalità tal-bojler rekwiżit tat-tensjoni

Grad	Qawwa ta' rendiment, min.B ksi (MPa)	Saħħa tat-tensjoni, ksi (MPa)	Titwil fi 2 pulzieri (50 mm), min, %	Titwil fi 8 pulzieri (200 mm), min, %
ASTM A516 Gr 70	38(260)	70-90(485-620)	21	17

Distributur tal-ħażna ta 'ASTM A516 Gr. 70 BQ Steel Plates f'Mumbai, użat ħafna għal servizz ta' temperatura moderata u aktar baxxa



ASTM A516 gr 70 kompożizzjoni kimika

Grad	Mn	C	S	P	Si
Pjanċa ASTM A516 gr 70	0.55 – 0.98	0.21-0.27	0.035 max	0.035 max	0.13-0.45





ASTM A516 gr 70 proprjetajiet materjali

Grad	Rendiment MPa	Ħxuna (milimetru)	Elongazzjoni %	Tensili MPa
ASTM A516 Grad 70	220 min	6-100	21-25	415-550





Materjal ekwivalenti tal-pjanċa tal-grad 70 CS A516

Grad	ASME	Ewropea EN	Brittaniċi
A516 gr 70	ASME SA 516 Grad 70	EN10028 P355GH	BS1501-224-490A/B





ASTM A516 grad 70 ħxuna tal-pjanċa

Ħxuna f'pulzier	1/4	3/8	1/2	5/8	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	5	6
Ħxuna im millimetru	6.35	9.53	12.7	15.88	19.05	25.4	31.75	38.1	50.8	63.5	76.2	101.6	127	152.4





SA 516 gr 70 daqsijiet tal-pjanċa standard

Ħxuna	pulzier	1/4	3/8	1/2
Wisa'		48	60	72
Tul		96	120	240

SA 516 gr 70 firxa tat-temperatura tal-pjanċa

Temperatura minima ASTM A516 grad 70: -29 grad / -20 grad F

ASTM A516 gr 70 temperatura massima: 343 grad / 650 grad F



Ittestjar tal-impatt ASTM A516 gr 70

Ħxuna	pulzieri	Sa 1	>1 sa 1.5	>1.5 sa 2	> 2
Min. Enerġija tal-Impatt	pied-lb	20
Temperatura tal-Ittestjar	grad	-18
	grad F	0





SA 516 gr 70 tolleranza tal-ħxuna tal-pjanċa

Ħxuna f'pulzieri	Sa 1/2	>1/2 sa 3/4	>3/4 sa 1	>1 sa 1 1/2	>1 1{/2 sa 2	> 2
Tolleranza f'pulzieri	± 1/16	± 1/16	± 1/8	± 1/8	± 3/16	± 1/4
	± 0.0625	± 0.0625	± 0.125	± 0.125	± 0.1875	± 0.250





ASTM A516 gr 70 pjanċa ekwivalenti standard Awstraljan

Standard	AS/NZS 1548.7
Klassi	350



Proprjetajiet tal-Pjanċa tal-Kwalità tal-Boiler A516 Grad 70

Makkinar

A516 għandu makkinabilità ġusta.

Iwweldjar

Għandu weldjabbiltà eċċellenti.

Trattament tas-Sħana

A516 huwa trattat bis-sħana.



Steel Plate Sa516 Grad 70 Proprjetajiet Elettriku

Proprjetajiet Elettriku	Ingliż	Metriku	Kummenti
Reżistenza Elettrika	0.0000170 ohm-ċm	0.0000170 ohm-ċm	Azzar tal-Karbonju Tipiku



Proprjetajiet Termali ta 'Sa516 Grad 70 Boiler Plate

Proprjetajiet Termali	Ingliż	Metriku	Kummenti
Kapaċità Speċifika tas-Sħana	0.112 BTU/lb- grad F	0.470 J/g- grad	Azzar tal-Karbonju Tipiku
CTE, lineari	6.67 µin/in- grad F	12.0 µm/m- grad
Konduttività Termali	361 BTU-in/hr-ft²- grad F	52.0 W/m-K





sa 516 gr 70 vs huwa 2062

Sa 516 gr 70 hija speċifikazzjoni ASTM A516 li tkopri pjanċi standard ta 'kontenituri ta' pressjoni jew azzar tal-karbonju f'sistemi ta 'temperatura moderata u baxxa-. Il-bastimenti għandhom toughness eċċellenti tal-talja.

IS 2062 huwa standard speċifikat mill-Bureau tal-Istandards Indjani. Din l-ispeċifikazzjoni tkopri azzar strutturali standard rrumblat bis-sħana azzar medju u tensjoni għolja. Il-gradi f'din il-firxa joffru formabbiltà mtejba, makkinabilità, u weldjabbiltà.

IS 2062 vs SA 516 gr 70

Proprjetà	IS 2062	SA 516 Grad 70
Kontenut tal-karbonju	Ogħla	T'isfel
Standard	Standard Indjan	Standard Amerikan
Applikazzjoni	Applikazzjonijiet strutturali	Reċipjenti ta' pressjoni u bojlers
Firxa tal-ħxuna	Sa 200 mm	1/4 sa 6 pulzieri
Ittestjar tal-Impatt	Mhux meħtieġ	Meħtieġa



SA 515 gr 70 vs SA 516 gr 70

Proprjetà	Standard	Min. YS – MPa	Applikazzjoni	Kontenut tal-karbonju	Min. TS – MPa	Ittestjar tal-ICT
SA 515 Grad 70	ASTM A515	260	Adattat għal servizz ta'-temperatura għolja	Ogħla	485	Mhux meħtieġ
SA 516 Grad 70	ASTM A516	260	Adattat għal tankijiet taħt pressjoni f'temperaturi baxxi	T'isfel	485	Meħtieġa



X'inhi Differenza bejn il-grad 60 u 70?

Is-saħħa massima hija Grad 70. Is-saħħa tat-tensjoni tat-tliet gradi l-oħra, inkluż il-grad 60, huma kollha aktar baxxi. Il-Grad 60 għandu saħħa tensili li tvarja minn 415 sa 550 MPa, filwaqt li l-grad 70 għandu saħħa tensili li tvarja minn 485 sa 620 MPa.



Lista tal-Ħażniet tal-Pjanċa ASTM A516 Gr 70n

12 x 2500 x 12000	12 x 2000 x 12000	14 x 2000 x 5400	14 x 2000 x 12000	14 x 2500 x 12000
8 x 2500 x 12000	6 x 2000 x 12000	10 x 2500 x 12000	10 x 2000 x 12000	10 x 2500 x 6000
25 x 2500 x 9000	25 x 2500 x 12000	32 x 2500 x 3000	32 x 2500 x 6000	36 x 2500 x 6000
16 x 2500 x 12000	16 x 2000 x 12000	20 x 2500 x 12000	18 x 2500 x 12000	22 x 2000 x 11500
40 x 2500 x 7000	40 x 2500 x 6000	90 x 2500 x 6800	75 x 2500 x 4100	90 x 1500 x 2700

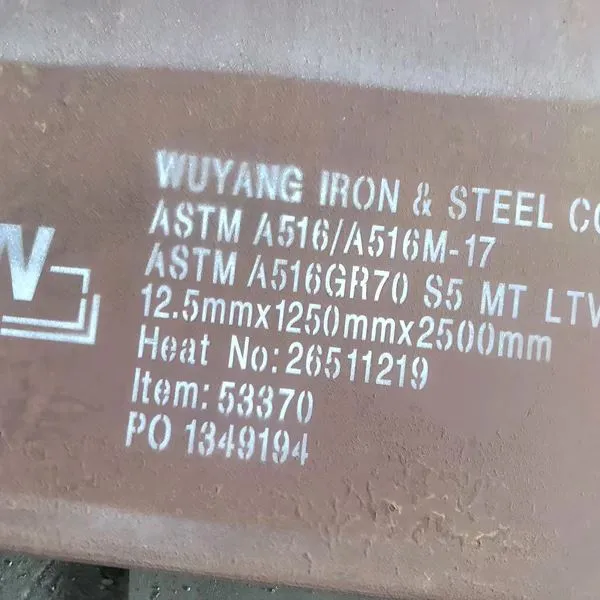

Imballaġġ u dettalji tal-immarkar

Biex nibagħtu l-prodott b'mod sikur u sikur għalhekk nagħmlu użu minn teknika prominenti tal-ippakkjar għall-ippakkjar tiegħu. Għalhekk aħna nippakkjaw il-prodotti f'borża tal-plastik individwalment u wkoll imgeżwer f'materjal li ma jgħaddix ilma minnu. Aktar tard, dawn huma ppakkjati f'kaxxi tal-injam, kaxex tal-injam, kartun tal-injam, u kaxxi tal-injam. Fl-aħħar wara l-ippakkjar il-prodotti huma mmarkati bit-trademark, numru tal-lott, grad u speċifikazzjoni fuq il-prodott għall-identifikazzjoni faċli tiegħu.



A516 Gr. 70N għall-proġett Tanks Farm fil-Każakstan

- 10,700 Kgs ta' Pjanċi thk. 8 mm f'A516 Gr. 70N;

- 22,000 Kgs ta' Pjanċi thk. 9 mm f'A516 Gr. 70N;

- 60,000 Kgs ta' Pjanċi thk. 10 mm f'A516 Gr. 70N;

- 35,400 Kgs ta' Pjanċi thk. 11 mm f'A516 Gr. 70N;

- 71,500 Kgs ta' Pjanċi thk. 12 mm f'A516 Gr. 70N;

- 400,000 Kgs ta' Pjanċi thk. 14 mm f'A516 Gr. 70N;

- 360,000 Kgs ta' Pjanċi thk. 16 mm f'A516 Gr. 70N;

- 1,176,000 Kgs ta' Pjanċi thk. 22.5 mm f'A516 Gr. 70N.



ASME SA516/ASTM A516 GR.70N Tubesheet Heat Exchanger, ASME SA516 Grad 70N tubu sheet

Aħna professjonali ASTM A516 Gr.70 Grad 70 tubu folji / Baffles pjanċi / tubu Support Plates manifattur u esportatur fiċ-Ċina.





ASTM A516 GR.70N Carbon Steel Forged Tubesheet Heat Exchanger Parts

Folja tat-tubu hija pjanċa li tintuża biex tappoġġja u tissiġilla t-tubi fi skambjatur tas-sħana jew bojler. Jaġixxi bħala barriera bejn it-tubi li jġorru l-fluwidu u l-qoxra, u jipprevjeni tnixxijiet jew taħlit tal-fluwidi. Il-folja tat-tubu hija tipikament magħmula minn materjal li huwa kompatibbli mat-tubi u l-kundizzjonijiet operattivi.



Meta tirreferi għal tubu ASTM A516 GR.70N, dan ifisser li l-folja tat-tubu hija magħmula minn azzar ASTM A516 Grad 70N. Dan il-grad ta 'l-azzar huwa magħruf għas-saħħa għolja tiegħu, l-iwweldjar tajjeb, u t-toughness eċċellenti tal-talja. Huwa komunement użat fil-fabbrikazzjoni ta 'folji ta' tubi għal skambjaturi tas-sħana, bojlers, u tankijiet oħra taħt pressjoni.



L-użu ta 'ASTM A516 Grad 70N għal tubesheet jiżgura li jista' jiflaħ il-pressjoni meħtieġa u l-kundizzjonijiet tat-temperatura mingħajr ħsara, u jiżgura l-ety u l-effiċjenza tal-iskambjatur tas-sħana jew tal-bojler.



A516 Grad 70 huma prinċipalment użati f'reċipjenti tal-pressjoni wweldjati fejn it-toughness mtejba tal-talja hija importanti. MR-0175 A516 Grad 70 offrut ukoll minna b'test HIC u test SSCC.



Folja ta' tubi hija pjanċa li tintuża biex tappoġġja t-tubi f'qoxra-u-iskambjatur tas-sħana tat-tubi.It-tubi huma allinjati b'mod parallel, u appoġġjati u miżmuma f'posthom minn folji ta 'tubi.Il-folja tat-tubu hija pjanċa ċirkolari li hija mtaqqba sabiex it-tubi jkunu jistgħu jidħlu mill-fetħiet.

Folja ta' tubi hija pjanċa li tintuża biex tappoġġja t-tubi f'qoxra-u-iskambjatur tas-sħana tat-tubi.

Il-folji tat-tubi huma wieħed mill-aktar komponenti importanti ta 'Skambjaturi tas-Sħana Shell u Tube. folji tat-tubi huma ġeneralment magħmula minn biċċa ċatta tonda ta 'pjanċa falsifikata li huma mmaxinjati b'toqob imtaqqbin għat-truf tat-tubi f'post preċiż u mudell relattiv għal xulxin. It-toqob tat-tubi jistgħu jiġu mtaqqba u reamed u jistgħu jiġu mmaxinjati b'kanal wieħed jew aktar li jżidu ħafna s-saħħa tal-ġonta tat-tubu. Fabbrikazzjoni Il-workshops tagħna ġew mgħammra b'makkinarju moderni inklużi magni tat-tħaffir CNC sabiex jagħmlu kull tip ta 'folji ta' tubi. folji ta 'tubi huma użati ħafna għall-fabbrikazzjoni ta' skambjaturi tas-sħana fi kwalunkwe konfigurazzjoni. L-attivitajiet kollha tal-magni bħall-magni tat-torn, tħaffir, reaming, taping, grooving, u tħin tal-wiċċ jistgħu jitwettqu eżattament skont it-tpinġijiet u l-ispeċifikazzjonijiet tal-klijent. Peress li l-attivitajiet kollha tat-tħaffir huma pprogrammati bil-kompjuter u magħmul minn makkinarji CNC tal-istat tal-arti, ma jkun hemm ebda żball possibbli kkawżat mill-bniedem.



Tip ta' materjali	Rekwiżiti tekniċi skond
Azzar Stainless Duplex	ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
Stainless Steel	ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
Azzar tal-Karbonju	ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2
Azzar Liga	ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
Titanju	ASTM/ASME SB381, Gr.1, Gr.2, Gr.5, Gr.7, Gr.12, Gr.16
Nikil tar-ram	ASTM/ASME SB151, UNS 70600(Cu-Ni 90/10), 71500(Cu-Ni 70/30)
Brass, Al-ram	ASTM/ASME SB152 UNS C10100, C10200, C10300, C10800, C12200
Ligi tan-nikil	ASTM/ASME SB169,SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625
Liga 20	ASTM/ASME SB472 UNS 8020
Hastelloy	ASTM/ASME SB564, UNS10276 (C 276)
Materjali miksijin	ASTM/ASME SB898, SB263, SB264 jew eqreb kisi ta 'splużjoni, li jagħmel materjali ta' 2 f'1 jew 3 f'1.
	Titanju- Azzar, Nikil-Azzar, Titanju- Ram, Stainless Steel- Carbon Steel, Ligi- Azzar eċċ.





L-użu ta 'tubisheets jinkludi:

• Appoġġ tat-Tubi: Il-funzjoni primarja ta 'tubesheet hija li tipprovdi appoġġ strutturali lit-tubi fi skambjatur tas-sħana jew bojler. It-tubi jiddaħħlu fit-toqob fuq it-tubesheet, u jiżguraw li jinżammu f'posthom sew.
• Separazzjoni ta 'fluwidu: Il-folji tat-tubi jaġixxu wkoll bħala barriera bejn flussi ta' fluwidu differenti fi ħdan skambjatur tas-sħana. Huma jipprevjenu t-taħlit tal-fluwidi billi jiżguraw siġill issikkat madwar it-tubi, u b'hekk jimmassimizzaw l-effiċjenza tat-trasferiment tas-sħana.
• Allinjament tat-Tubi: Il-folji tat-tubi għandhom rwol kruċjali fiż-żamma tal-allinjament xieraq tat-tubi. Huma jiżguraw li t-tubi huma spazjati b'mod uniformi u paralleli ma 'xulxin, li jippromwovi t-trasferiment effiċjenti tas-sħana u l-fluss tal-fluwidu.
• Trasferiment tas-Sħana: Id-disinn tat-tubesheet jinfluwenza direttament il-kapaċitajiet tat-trasferiment tas-sħana ta 'skambjatur tas-sħana jew bojler. Billi tagħżel il-materjali xierqa u tottimizza l-mudell tat-toqba, it-tubesheet tista 'ttejjeb it-trasferiment tal-enerġija termali bejn il-flussi tal-fluwidu.
• Reżistenza għall-Korrużjoni: Il-folji tat-tubi ħafna drabi huma magħmula minn materjali reżistenti għall-korrużjoni-, speċjalment f'applikazzjonijiet fejn il-fluwidi li qed jiġu pproċessati huma korrużivi. Dan jgħin biex itawwal it-tul tal-ħajja tal-iskambjatur tas-sħana jew tal-bojler billi jnaqqas ir-riskju ta 'tnixxija jew ħsarat fit-tubi minħabba l-korrużjoni.
• Prevenzjoni tat-Tnixxija: Tubesheet jipprovdi ġonta sigura bejn it-tubi u l-folja tat-tubu. Meta tkun installata u miżmuma sew, tgħin biex tipprevjeni t-tnixxija ta 'fluwidi mill-iskambjatur tas-sħana jew mill-bojler, u tiżgura li s-sistema topera b'mod effiċjenti u effiċjenti.



Filwaqt li bbażat ruħha fuq ħafna tagħmir tal-ewwel -klassi, bħal magna tat-tqattigħ CNC, magna tal-brejk tal-istampa, magna tal-iddrittar, magna tal-liwi tar-roll, magna tal-bar ċatt, magna ta 'deburring eċċ, GNEE STEEL jista' jipprovdi diversi semi-productsand servizzi ta 'formazzjoni estensivi lill-klijenti.



PROĊESSAR TA' L-AZZAR GNEE

1.CTL & SL SERVIZZ (141 SETTIJIET)

Bħalissa, GNEE STEEL importa ħafna tagħmir CTL/SL avvanzat mill-Italja u l-Korea u jista 'jipprovdi servizzi personalizzati CTL/SL minn azzar li ma jissaddadx irrumblat fil-kesħa u azzar tal-karbonju għal azzar li ma jissaddadx irrumblat bis-sħana u azzar tal-karbonju kif ukoll strixxi u folja ultra-wide.

FAĊILITAJIET CTL
Tul Max: 16500mm

Wisa 'massimu: 2200mm

Ħxuna Max: 25.4mm

Qawwa ta 'Rendiment Max: 1500Mpa
FAĊILITAJIET SL

Wisa 'massimu: 2200mm

Ħxuna Max: 18mm

Max qasma Kwantità:31

Qawwa ta 'Rendiment Max: 1200Mpa



SERVIZZ 2.CUTTING

GNEE STEEL importat lottijiet ta 'magni tat-tqattigħ avvanzati mill-Ġermanja, l-Isvezja, l-Amerika u l-Ġappun, inklużi magni tat-tqattigħ tal-plażma, magna tal-qtugħ bil-ġett tal-ilma, magna tal-qtugħ bil-lejżer, magna tal-qtugħ tal-fjammi u magna tas-serrieq. Sabiex tissodisfa l-ħtiġijiet diversifikati tal-klijenti, GNEE STEEL tadotta wkoll metodi ta 'qtugħ b'ħafna -bejta u produzzjoni intensiva biex ittejjeb il-kapaċità tal-produzzjoni u tiffranka l-ispejjeż għall-klijenti.

Magni tal-Qtugħ bil-Lejżer

Tul Max Qtugħ: 40,000mm

Wisa 'massimu: 4,600mm
Ħxuna Max: 100mm



Magni tal-Qtugħ tal-Fjammi

Tul Max Qtugħ: 40,000mm

Wisa 'massimu: 8,000mm
Ħxuna Max: 500mm

Magni tal-Qtugħ tal-Plażmi

Max Qtugħ Tul: 30,000mm

Wisa 'massimu: 5,000mm
Ħxuna Max: 100mm



Qtugħ tal--ġett tal-ilma

Tul Max Qtugħ: 12,000mm

Wisa 'massimu: 4,010mm
Ħxuna Max: 250mm

3.FORMING SERVIZZ

Liwi tar-Roll tal-Pjanċa tal-Azzar
Ħxuna massima tal-irrumblar: sa 200mm
Wisa 'massimu: 4200mm



Magni tal-Liwi Awtomatiċi-Istampa Brejk
Kapaċità massima tal-liwi:3000Ton
Tul Max tal-liwi:15,000mm

Espert fil-Liwi ta' Azzar Għoli-Qawwa u Xedd-Reżistenti





Magni tal-ippanċjar

Wisa 'massimu: 3,070mm
Ħxuna Max: 8mm

Pressjoni massima: 250t

SERVIZZ TA’ ĊANFRAR

Pjattaforma taċ-ċanfrin GNEE STEEL għandha magna tat-tħin tat-tarf, magna tat-tħin tat-tarf, magna tat-tqattigħ tal-kanal tal-fjammi / plażma, robot tal-qtugħ tal-kanal tal-fjamma, magna taċ-ċanfrin tad-desktop, pjaner tal-gantry u tagħmir avvanzat ieħor biex jipprovdi lill-klijenti servizzi ta 'prefabbrikazzjoni ta' partijiet, ipproċessar ta 'kuljum ta' tip V-, Y-tip, garanzija u sottotip U{{2}3} U- proċessi bħall-iwweldjar u l-assemblaġġ tal-prodotti.



Tħin:
Tul Max Qtugħ: 18,000mm

Wisa 'massimu: 4500mm
Ħxuna Max: 120mm





Ċanfrin:
Tul Max: 16,000mm

Ħxuna Max: 80mm

SERVIZZ TA’ MAKKINARJU

GNEE STEEL tippossjedi magna tat-tħin u tat-tħin tal-Portal CNC-, magna tat-tħin u tħin tat-tip CNC Floor-, magna tat-tħin ta 'preċiżjoni vertikali 5-assi, planer tat-tip Portal, torn vertikali, magna tat-tħin ċilindika, planer idrawliku u torn CNC u tista' tipprovdi magni tal-partijiet kbar tal-klijenti u magni strutturali kbar.

Gantry Tip Boring & Milling Maching Center

Tul Max: 48000mm

Wisa 'massimu: 12500mm
Għoli Max: 8000mm

Dijametru Max: 10500mm

Apparat għat-Tħaffir ta'-toqba Fond
Max Tħaffir Fond: 1,100mm
Dijametru tat-Toqba Max: φ80mm
Dijametru Max: φ4,500mm

Apparat għat-Tħaffir b'Multi-toqba

Tul Max: 13,000mm
Wisa 'massimu: 10,000mm
Dijametru Max Bore:φ105mm
Max Tħaffir Fond: 250mm

Floor Boring U Magni tat-Tħin
Tul Max: 24,000mm
Għoli Max: 8,000mm
Dimensjonijiet turntable: 9x5m

Torn Vertikali

Għoli Max: 6,000mm

Dijametru Max: φ22,00mm

Magni tat-Tħin Awtomatizzat tar-Xifer

Il-Magni tat-Tħin Awtomatizzat tat-Tharfer huwa prodott ewlieni fit-tagħmir tat-tħin ta' dazju tqila-. Jintuża primarjament għall-preparazzjoni tal-kanal tal-weldjatura (ċanfrin) fuq pjanċi ta'-format kbir magħmulin minn azzar li ma jissaddadx, azzar tal-karbonju, u gradi tal-azzar speċjali. Jista 'jipproċessa pjanċi bi ħxuna massima sa 90mm, tul ta' 16-il metru, u wisa 'ta' 4 metri.



Huwa mgħammar b'unitajiet ta 'tħin doppju u sistema ta' bidla tar-ras tal-qtugħ tat-tħin kompletament awtomatika, li tippermetti ċanfrin awtomatizzat b'4-tarf. Il-karatteristika li tispikka tagħha hija t-teknoloġija tal-profiling użata meta tħin pjanċi immewġin u prodotti b'forma irregolari, li tiżgura konsistenza assoluta tal-kanal wara t-tħin.



Bl-użu ta 'irjus tal-qtugħ tat-tħin iddisinjati apposta, jista' jesegwixxi profili tal-kanal diffiċli ħafna u kumplessi f'pass wieħed.



Materjali:Azzar tal-karbonju sempliċi, azzar tal-kontenitur tal-pressjoni, azzar reżistenti għall-ilbies, azzar b'saħħa-għoli, azzar li ma jissaddadx, ligi bbażati fuq in-nikil-, eċċ.
Wisa':1200 - 4200 mm
Tul:5800 - 16000 mm
Ħxuna:5 - 90 mm
Piż:Sa 35 tunnellata



Din il-magna tat-tħin tat-tarf hija t-tagħmir tat-tħin taċ-ċanfrin awtomatizzat premier fid-dinja. Bid-disinn strutturali eċċellenti tiegħu u l-algoritmi tad-dejta avvanzati, jikseb awtomazzjoni sħiħa mill-iskoperta tal-pjanċa sal-proċess tat-tħin attwali, ittejjeb b'mod sinifikanti l-effiċjenza tal-ipproċessar filwaqt li tiggarantixxi preċiżjoni għolja.



• Eżattezza tal-ipproċessar

Preċiżjoni tat-tul:± 1mm ​​meta L < 10m; ± 2mm meta L > 10m;

Preċiżjoni tal-wisa ':± 1mm;

Preċiżjoni djagonali:± 2mm;

Preċiżjoni tal-wiċċ tal-għerq (tarf ċatt):±1mm għal Y-skanalaturi; +0.5mm għal X-skanalaturi.

• Effiċjenza tal-ipproċessar

L-effiċjenza tal-ipproċessar hija aktar minn 10 darbiet dik tat-tħin konvenzjonali tat-tarf jew tat-tagħmir tal-inċanar tat-tarf.

TRATTAMENT TAS-SĦANA

Forn għat-Trattament tas-Sħana
Daqs massimu tal-forn: 36x12x13.5m
Max Rated Temperatura: 1100 grad
Kapaċità massima ta 'Tagħbija: 800t

Trattament tas-Sħana ta 'Reċipjenti ta' Pressjoni
Trattament tas-Sħana ta 'Tagħmir tal-Minjieri
Trattament tas-Sħana tal-Folja tat-Tubi
Trattament tas-Sħana ta 'Kap ta' Reċipjent tal-Pressjoni





GNEE STEEL bħalissa qed tipparteċipa fil-fażi ta 'akkwist ta' proġett ta 'tank tal-ħażna ta' l-ammonja ta 'konteniment sħiħ ta' 100,000 m³, li jfornu pjanċi tal-azzar ta'-kwalità għolja għal komponenti kritiċi tat-tank. Minħabba n-natura korrużiva ta 'l-ammonja u r-riskju ta'Ammonja Stress Korrużjoni Cracking (SCC), il-proġett jeħtieġ kontroll metallurġiku strett tal-materjali skondStandards EN 10028-3.



Wieħed mill-aktar rekwiżiti tekniċi importanti ta 'dan il-proġett huwa l-limitazzjoni stretta tal-Qawwa ta' Rendiment attwali (Re)għall-materjali kollha tal-grad NL2. Biex jiġu evitati r-riskji SCC f'ambjenti ta 'ħażna ta' ammonja, il-is-saħħa ta' rendiment attwali m'għandhiex teċċedi 390 MPa, irrispettivament mill-valuri nominali speċifikati fl-istandard jew firxiet tal-ħxuna tal-pjanċa. Dan ir-rekwiżit ipoġġi talbiet ogħla fuq il-kontroll tal-proċess tal-produzzjoni tal-azzar, l-istabbiltà tat-trattament tas-sħana, u l-ittestjar tal-materjal.



Pjanċi tal-azzar ta'-qawwa għolja mhux ipproċessati lesti għall-produzzjoni tat-tank tal-ħażna tal-ammonja b'konteniment sħiħ ta' 100,000 m³



Materjali tal-Proġett u Rekwiżiti Tekniċi



Il-proġett juża prinċipalmentP355NL2 u P275NL2 pjanċi tal-azzar tal-kontenituri tal-pressjoni normalizzati, li huma applikati b'mod wiesa' f'tankijiet tal-ħażna ta'-temperatura baxxa minħabba t-toughness u l-weldjabbiltà eċċellenti tagħhom.



L-ispeċifikazzjonijiet tekniċi ewlenin jinkludu:

• Gradi tal-materjal:P355NL2 u P275NL2 (Normalizzati)
• Qawwa tar-rendiment:Standard minimu / Massimu limitat għal390 MPa
• Ebusija:Inqas minn jew ugwali għal 225 HBW fil-materjal bażi
• Ittestjar tal-impatt:Charpy-V talja test fi-50 grad, minimu 27J
• Ċertifikazzjoni:EN 102043.1 ċertifikat, b'għażla3.2 ċertifikazzjoni



Dawn ir-rekwiżiti stretti jiżguraw li l-pjanċi tal-azzar iżommu proprjetajiet mekkaniċi stabbli u reżistenza għolja għall-korrużjoni tal-istress indotta mill-ammonja-tul tħaddim fit-tul-.



Irrumblar ta 'preċiżjoni u formazzjoni ta' pjanċi tal-azzar f'sezzjonijiet mgħawġa għat-tank tal-ħażna tal-ammonja ta '100,000 m³.



Kwantitajiet tal-Pjanċa tal-Proġett u Distribuzzjoni tal-Ħxuna



Id-domanda totali tal-azzar għal dan il-proġett tat-tank tal-ħażna tal-ammonja hija diversi eluf ta 'tunnellati, prinċipalment imqassma f'sezzjonijiet differenti tat-tank:



P355NL2 - Pjanċi tal-Qoxra tat-Tank ta' Ġewwa u ta' Barra

• Korsijiet tal-qoxra t'isfel:50 mm ħxuna – madwar . 2,000 tunnellata
• Korsijiet tal-qoxra tan-nofs:25 mm ħxuna – madwar. 1,400 tunnellata
• Korsijiet tal-qoxra ta' fuq:10 mm ħxuna – madwar. 500 tunnellati



P275NL2 – Pjanċi tal-qiegħ tat-Tank

• Ħxuna:10–15 mm – madwar . 750 tunnellata



P275NL2 – Struttura tas-Saqaf Sospiża

• Ħxuna:5–8 mm – madwar . 180 tunnellati



S275JR – Saqaf ta' Barra (Struttura Ambjentali)

• Ħxuna:10 mm – madwar. 450 tunnellati



Biex tittejjeb l-effiċjenza tal-fabbrikazzjoni tat-tank u tnaqqas il-weldjaturi ċirkonferenzjali, il-proġett jeħtieġ ukollpjanċi wiesgħa tal-azzarbiex jimminimizzaw il-ġonot tal-iwweldjar, li jgħin biex jitnaqqas ir-riskju potenzjali ta 'SCC f'kundizzjonijiet ta' servizz tal-ammonja.



Segmenti ta 'l-azzar iffurmati mgeżwra u mkabbra għall-protezzjoni, lesti għal assemblaġġ ta' tank tal-ħażna ta 'l-ammonja ta' 100,000 m³.



GNEE STEEL jipprovdi soluzzjonijiet tal-irrumblar tal-pjanċa tal-azzar ta'-preċiżjoni għolja u fabbrikazzjoni taċ-ċilindri għall-manifatturi tat-tank madwar id-dinja.Ibgħatilna l-ispeċifikazzjonijiet tal-pjanċa tiegħek jew tpinġijiet tal-fabbrikazzjoni għal kwotazzjoni veloċi.

Itlob Kwotazzjoni



TIP	GRAD	SPEĊIFIKAZZJONIJIET
Azzar tal-Karbonju / Coil ta 'Liga Baxxa	Q235A/B/C/D/Q355B(Q345B)/C/D/E/SS400/SAPH400-C/ASTMA283Grad Ċ	0.7 ~ 2.0 * 1250/1500mm * C 2.3 ~ 19.5 * 1250/1500/1800/2000mm * C
Pjanċa Tqila Medju	Q235B/Q355B(Q345B)/C/D/E	6.0-200x150mm-4000mmxL
Pjanċa tal-Bastiment	Q245R/Q345R/HP295/SA516MGR485/SA516GR70/P355NL2/P275NL2/ S275JR//SPV490/ASTM A537 Klassi 1/Klassi 2	2.5-120x1500mm-3000mmxL
Azzar ta 'Qawwa Għolja	510L/610L/700L/750L/BS600MCK4/BS700MCK2/BS700MCK4/ BS960E/BWELDY700QL2/L4/BWELDY960QL4/HG60D/70D/785D/ Q460D/Q550D/690D/690E/TQ600MCD/TQ700MCD/S700MCD/ WYS600/700/STRENX700MCE/Q490E/Q490D	1.2-60x 1500mm-2500mmxL
Azzar b'disinji	HQ235A|B	1.2-60x 1500mm-2500mmxL
Ilbes-Azzar	NM360/400/450/500/NM300TP/400TP/450TP/ ABREX400/450/500/B-HARD450XKY/ CREUSABRO4800/8000/EH C400LE/450LE/500LE/ HADOX450/500	3.0-50x1250mm-3300mmxL
Cold Rolled Coil	DC01/RECC/REDT/SPCC/ST12	0.5-3.0x1250mm-1500mmxC
Pjanċa galvanizzata	DC51D+AZ/DC51D+Z/DX51D+Z/SGH340+Z275/Z275/Z120/S350GD+ZM275	0.45-3.0x1250mm-1500mmxC
Coil imnaddfin	DD11/SPHC	2.0-6.0x1500xC

Speċifikazzjonijiet tal-Materjal u tal-wiċċ tal-Azzar li ma jsaddadx

TIP	GRAD	Ħxuna	WIĊĊ
Awstenitiku	304/304H/304L/304J1	0.25-150mm	2B/BA/NO.4/8K/SB/HL/NO.1
Awstenitiku	321	0.4-80mm	2B/BA/NO.4/8K/SB/HL/NO.1
Awstenitiku	316/316L/317L/316Ti	0.3-80mm	2B/BA/NO.4/8K/SB/HL/NO.1
Awstenitiku	201(J1/J2/J5)	0.35-12mm	2B/NO.1/1D
Ferrite	430	0.4-3.0mm	2B/BA/NO.4/8K/SB/HL
Ferrite Ultra Pura	443	0.4-2.0mm	2B
Ferrite Ultra Pura	436L/439/444/441	0.5-3.0mm	2B/2D

Azzar Speċjali / Liga Bażi tan-Nikil

TIP	GRAD	GRAD (ASTM)	GRAD (EN)	Ħxuna
Azzar reżistenti għas-sħana-	309S	S30908	1.4833	0.5-40mm
Azzar reżistenti għas-sħana-	310S	S31008	1.4845	0.5-40mm
Azzar Stainless Duplex	2101	S32101	1.4162	1.5-50mm
Azzar Stainless Duplex	2304	S32304	1.4362	3.0-50mm
Azzar Stainless Duplex	2205	S32205/S31803	1.4462	0.5-60mm
Azzar Stainless Duplex	2507	S32750	1.4410	1.0-60mm
Super Austenitic-Azzar	904L	N08904	1.4539	0.6-50mm
Super Austenitic-Azzar	254SMO	S31254	1.4547	0.5-50mm
Super Austenitic-Azzar	1.4529	N08926	1.4529	0.5-50mm
Super Austenitic-Azzar	AL-6XN	N08367	1.4478	0.5-50mm
Liga bażi tan-nikil	Liga 31	N08031	1.4562	1.0-50mm
Liga bażi tan-nikil	800	N08800	1.4876	0.8-50mm
Liga bażi tan-nikil	800H	N08810	1.4958	0.8-50mm
Liga bażi tan-nikil	800HT	N08811	1.4959	0.8-50mm
Liga bażi tan-nikil	Liga 28	N08028	1.4563	1.0-20mm
Liga bażi tan-nikil	Liga 20	N08020	2.4660	1.0-20mm
Liga bażi tan-nikil	825	N08825	2.4858	0.8-40mm
Liga bażi tan-nikil	C276	N10276	2.4819	0.5-50mm
Liga bażi tan-nikil	C22	N06022	2.4602	1.0-50mm
Liga bażi tan-nikil	625	N06625	2.4856	0.8-20mm
Liga bażi tan-nikil	400	N04400	2.4360	1.0-20mm
Liga bażi tan-nikil	600	N06600	2.4816	1.0-50mm
Liga bażi tan-nikil	Pur Ni 201	N02201	2.4061	0.5-20mm
Titanju	TA1	Gr.1	Klassi 1	0.5-50mm
Titanju	TA2	Gr.2	Klassi 2	0.5-50mm

It-tags Popolari: a516 gr.70n, iċ-Ċina a516 gr.70n manifatturi, fornituri, fabbrika
