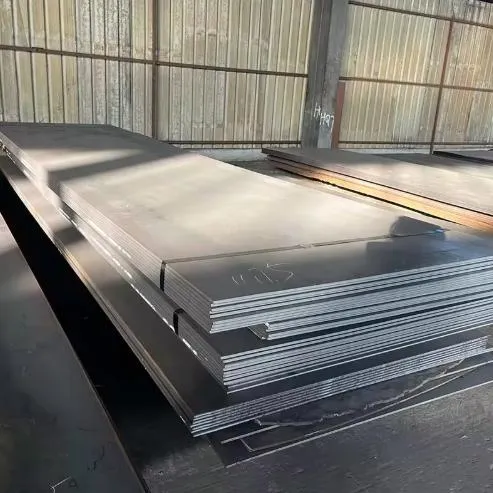

Pjanċa tal-Azzar tal-Bastimenti tal-Pressjoni ASTM A612/ A612M

GNEE ASTM A612/A612M pjanċa tal-azzar tal-bastiment tal-pressjonihija pjanċa tal-azzar tas-silikon tal--saħħa tal-karbonju-manganiż-maqtula b'saħħa għolja, ifformulata apposta għal tankijiet tal-pressjoni wweldjati li joperaw f'ambjenti ta' temperatura moderata u aktar baxxa. Konformi bis-sħiħ mal-istandard ASTM A612/A612M-20 (2020), għandu toughness eċċellenti, weldjabbiltà affidabbli u proprjetajiet mekkaniċi stabbli, li jagħmilha għażla ideali għal applikazzjonijiet industrijali kritiċi fl-industriji taż-żejt, tal-gass, kimiċi u tal-enerġija.



Bħala manifattur u esportatur ta 'l-azzar professjonali b'esperjenza rikka, GNEE jipprovdi pjanċi ta' l-azzar ta '-kwalità għolja ASTM A612/A612M u soluzzjonijiet personalizzati lill-klijenti globali, li jiżguraw is-sigurtà u l-effiċjenza f'kull proġett.





ASTM A612 / A612M hija speċifikazzjoni għalpjanċi tal-azzar tal-karbonju normalizzati għas-servizz tal-bastiment tal-pressjoni, partikolarment fejntoughness talja mtejbahija meħtieġa.



Meta mqabbel ma 'azzar PVQ standard, ASTM A612 joffri aħjarreżistenza għall-impatt u affidabbiltà strutturali, li jagħmilha adattata għal applikazzjonijiet b'varjazzjonijiet moderati fit-temperatura.





ASTM A612	C %	Si %	Mn %	P %	S %	Cu	Ni	Cr	Mo	V
Analiżi tas-sħana	0.25	0.15-0.50	1.00-1.50	0.025	0.025	0.35	0.25	0.25	0.08	0.08
Analiżi tal-prodott	0.29	0.13-0.55	0.92-1.62			0.38	0.28	0.29	0.09	0.09





Ħxuna	0.5in [12.5mm] u taħt	Aktar minn 0.5in. sa 1in.[Iktar minn 12.5 sa 25mm]
Saħħa tat-tensjoni, ksi [Mpa]	83-150 [570-725]	81-101 [560-695]
Qawwa tal-ħsad, min,ksi [Mpa]	50 [345]	50 [345]
Titwil fi 8in. [200mm], min, %	16	16
Titwil fi 2in. [50mm], min, %	22	22

Il-ħxuna tal-pjanċa tal-azzar ASTM A612M mhix tqila. L-istat tal-kunsinna tas-soltu tal-pjanċa tal-azzar ASTM A612M huwa kif-irrumblat. Madankollu, il-pjanċa tal-azzar ASTM A612M tista 'tiġi ordnata normalizzata jew ittaffija mill-istress, jew it-tnejn, ukoll. Il-pjanċa tal-azzar ASTM A612M normalment isservi f'temperaturi moderati u aktar baxxi.





ASTM A612Mhija pjanċa tal-azzar tas-silikon tal-karbonju-manganiż-maqtul iddisinjat għal reċipjenti ta' pressjoni wweldjati b'temperatura medja-sa-baxxa skont l-istandards Amerikani. Hija tiftaħar serje ta 'proprjetajiet mekkaniċi eċċellenti u karatteristiċi kimiċi, li ssib applikazzjoni mifruxa f'oqsma bħall-pitrolju, kimiċi, gass urban, u metallurġija.



Karatteristiċi

• Qawwa Għolja u Toughness
• Qawwa ta 'Rendiment: Akbar minn jew ugwali għal 345 MPa, li tippermettilha tiflaħ pressjoni sinifikanti mingħajr ma tgħaddi minn deformazzjoni plastika.
• Qawwa tat-tensjoni: Li tvarja bejn 570-725 MPa, li tiżgura s-saħħa tal-pjanċa tal-azzar taħt tagħbija tat-tensjoni.
• Titwil: Akbar minn jew ugwali għal 16% għal tul ta 'gauge ta' 200mm u Akbar minn jew ugwali għal 22% għal tul ta 'gauge ta' 50mm, li jirrifletti l-kapaċità eċċellenti ta 'deformazzjoni tal-plastik tal-pjanċa tal-azzar.
• Toughness tal-Impatt: F'testijiet ta 'impatt trasversali f'-40 grad, l-enerġija medja tal-impatt V-talja hija Akbar minn jew ugwali għal 27J, b'valuri individwali akbar minn jew ugwali għal 20J, li jindika li l-pjanċa tal-azzar iżżomm toughness tajba f'temperaturi baxxi, u tagħmilha adattata għal reġjuni kesħin jew ambjenti b'temperatura baxxa.
• Weldability Eċċellenti: Permezz ta 'disinn speċjali ta' kompożizzjoni kimika u kontroll tal-proċess tal-produzzjoni, il-pjanċi tal-azzar ASTM A612M huma inqas suxxettibbli għal difetti bħal xquq u porożità waqt l-iwweldjar, u jiżguraw il-kwalità u s-saħħa tal-ġonot iwweldjati. Dan jagħtiha vantaġġ sinifikanti f'kontenituri ta 'pressjoni wweldjati u sistemi ta' pajpijiet.
• Reżistenza għall-Korrużjoni Pendenti: Il-pjanċa tal-azzar fiha ċertu ammont ta 'elementi ta' liga, bħall-kromju u n-nikil, li jtejbu r-reżistenza għall-korrużjoni tagħha, u jagħmluha adattata għal ambjenti b'midja korrużiva.



Xenarji ta' Applikazzjoni



Il-pjanċa tal-azzar tal-kontenitur tal-pressjoni ASTM A612/A612M tintuża ħafna f'tankijiet tal-pressjoni wweldjati għal servizz ta 'temperatura moderata u aktar baxxa, prinċipalment fl-industriji u xenarji li ġejjin:



• Industrija Petrokimika: Tankijiet tal-ħażna fuq l-art u lil hinn mix-xtut għall-idrokarburi, tagħmir tar-raffinar taż-żejt, u bastimenti tal-ipproċessar, li jadattaw għall-kundizzjonijiet ta' ħażna u proċessar ta'-temperatura baxxa
• Industrija Kimika: Reċipjenti tal-pressjoni, reatturi, skambjaturi tas-sħana, u tankijiet tal-ħażna tal-LPG li joperaw f'-40 grad sa常温, li jiżguraw tħaddim sikur ta' midja korrużiva u b'temperatura baxxa
• Industrija tal-Enerġija: Tankijiet tal-ħażna tal-LNG (tankijiet ta' ġewwa), tagħmir għall-ipproċessar tal-gass naturali (eż., torrijiet ta' demetanizzazzjoni), u komponenti tal-bojler f'impjanti tal-enerġija termali
• Makkinarju Tqil: Komponenti strutturali ta'-saħħa għolja għal tagħmir ta' pressjoni, reċipjenti idrawliċi, u sistemi ta' pajpijiet ta' pressjoni industrijali li jeħtieġu saħħa u toughness moderati
• Oqsma Oħra: Tagħmir ta' tkessiħ, tankijiet tal-ħażna krijoġeniċi għal vaċċini, aġenti bijoloġiċi, u tankijiet ta' pressjoni ta'-temperatura baxxa fi proġetti ta' protezzjoni ambjentali





Pjanċa tal-azzar tal-bojler ASTM A612M, pjanċa tal-azzar tal-bastiment tal-pressjoni ASTM A612M, pjanċa tal-azzar tat-tankijiet tal-ħażna tal-ASTM A612M. ASTM A612M Heat Exchanger Steel Plate





UT (Eżami ultrasoniku), AR (As Hot Rolled biss), TMCP (Thermal Mechanical Control Processing), N (Normalized), Q + T (Quenched and Tempered), Z Direction Test (Z15,Z25,Z35), Charpy V -Notch Impact Test, The Third Party Test (bħal SGS Test), Blasting u Tittir.





Grad	Karatteristika Ewlenija	Applikazzjoni
ASTM A612	Ebusija normalizzata u mtejba	Reċipjenti bi pressjoni moderata
ASTM A285	Saħħa aktar baxxa, weldjabbiltà għolja	Tankijiet ta'-pressjoni baxxa
ASTM A516	Saħħa ogħla, toughness aħjar	Reċipjenti ta'-pressjoni medja

ASTM A612 hija għażla tajba metatoughness aħjar minn A285hija meħtieġa, iżda mingħajr l-ispiża ogħla ta 'A516.





Standard	Grad Ekwivalenti	Deskrizzjoni
MT (Ewropa)	P265GH	Azzar tal-kontenitur tal-pressjoni b'saħħa simili
DIN (il-Ġermanja)	St44-2 / ​​1.0425	Azzar tal-karbonju b'ebusija tajba
JIS (Ġappun)	SB450	Azzar tal-bojler u reċipjent tal-pressjoni
GB (Ċina)	Q345R	Azzar tal-kontenitur tal-pressjoni b'saħħa tajba

Noti:

L-ekwivalenza eżatta tiddependi fuqkundizzjoni ta 'trattament tas-sħana u rekwiżiti ta' impatt

ASTM A612 huwa tipikament fornut fikundizzjoni normalizzata, simili għal EN P265GH





• Servizz ta' -Bejgħ: Ipprovdi konsultazzjoni teknika b'xejn, kampjuni tal-prodott (miżati tal-kampjuni rimborsabbli wara t-tqegħid tal-ordni), u disinn ta 'soluzzjoni apposta skont il-ħtiġijiet tal-proġett tal-klijent, inkluż għażla ta' materjal u pariri dwar it-trattament tas-sħana.
• Servizz ta' Produzzjoni: Aġġorna regolarment il-progress tal-produzzjoni lill-klijenti, taċċetta spezzjoni fuq-post, u tiżgura produzzjoni f'konformità stretta mar-rekwiżiti tal-klijenti u l-istandard ASTM A612/A612M.
• Servizz ta' wara-Bejgħ: Ipprovdi ċertifikat MTC, gwida teknika dwar l-iwweldjar u l-installazzjoni, u ssolvi problemi ta 'kwalità fi żmien 24 siegħa (jekk ikun hemm). Noffru wkoll appoġġ tekniku fit-tul-għall-ħajja kollha tas-servizz tal-prodott.
• Servizz tal-Loġistika: Ikkoopera ma 'kumpaniji ta' loġistika internazzjonali professjonali biex tipprovdi trasport sigur u effiċjenti, u tappoġġja diversi termini kummerċjali (FOB, CFR, CIF, DDP) u metodi ta 'ħlas (LC, T/T, PayPal).





X'inhu l-materjal A612?

L-ispeċifikazzjoni ASTM A612 hija l-Ispeċifikazzjoni Standard għal Pjanċi ta 'Bastimenti ta' Pressjoni, Azzar tal-Karbonju, Qawwa Għolja, għal Servizz ta 'Temperatura Moderata u Inferjuri. ASTM A612 jinkludipjanċi tal-azzar tal-karbonju-manganiż-silikonmaħsuba għall-użu f'tankijiet ta' pressjoni wweldjati għal servizz b'temperatura moderata u baxxa.



X'inhu materjal ekwivalenti għal A612?

Il-pjanċa tal-azzar SA612 / A612 għandha diversi gradi ta' inġinerija-ekwivalenti madwar standards internazzjonali, biP355GH, SPV355, u Q345Rhuma l-aktar alternattivi komunement aċċettati. Madankollu, is-sostituzzjoni tal-materjal għandha dejjem tiġi vvalidata kontra kodiċijiet tad-disinn, rekwiżiti ta 'spezzjoni, u speċifikazzjonijiet tal-proġett.



X'inhu SA612?

SA612 huwapjanċa tal-azzar ta 'kwalità ta' bastiment ta 'pressjoni ta' valur għoli. Il-pjanċi tal-azzar PVQ huma speċifikament iċċertifikati li fihom likwidi u gassijiet taħt kundizzjonijiet ambjentali. Dan il-grad jipprovdi toughness tajba u jista 'jittollera temperaturi moderati għal aktar baxxi





Għal xiex jintuża l-azzar ASTM A612?

Jintuża għal tankijiet taħt pressjoni u tankijiet tal-ħażna li jeħtieġu toughness mtejba.



Xi jfisser A612M?

"A612M" tindika l-verżjoni metrika (unitajiet SI) tal-istandard ASTM.



Huwa ASTM A612 ittrattat bis-sħana?

Iva, huwa fornut f'kondizzjoni normalizzata.



X'inhu l-vantaġġ ta 'ASTM A612?

Toughness aħjar talja meta mqabbla ma 'azzar tal-karbonju standard bħal A285.



Jista 'jiġi wweldjat ASTM A612?

Iva, għandha weldjabbiltà eċċellenti.



Liema industriji jużaw ASTM A612?

Żejt u gass, petrokimika, enerġija, u fabbrikazzjoni industrijali.



X'inhu l-grad EN ekwivalenti?

P265GH huwa komunement meqjus bħala grad simili.



Liema ħxuna hija disponibbli?

Tipikament minn 6mm sa 150mm.



Jista' GNEE jippersonalizza l-pjanċi ASTM A612?

Iva, servizzi ta 'personalizzazzjoni u pproċessar sħaħ huma disponibbli.
