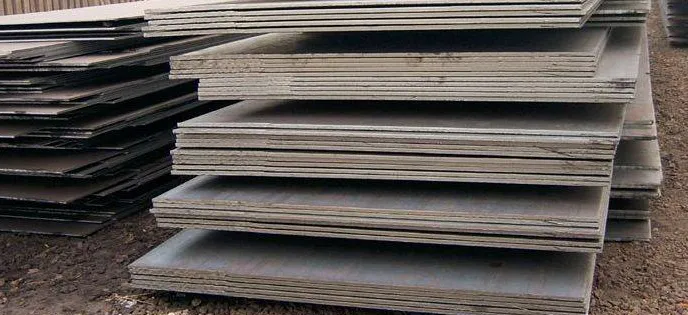

SA387 Grad 5 Klassi 2 għal pjanċa tal-bastiment tal-pressjoni

Propjetajiet mekkaniċi u kompożizzjoni

SA 387 Grad 5 Klassi 2 hija magħrufa għall-prestazzjoni għolja tagħha f'kundizzjonijiet estremi, li tagħmilha xierqa għalBastiment tal-pressjoniu Applikazzjonijiet ta 'Temperatura Għolja . Il-proprjetajiet mekkaniċi ewlenin jinkludu u SA 387 Grad 5 Klassi 2 Il-pjanċi tal-azzar tal-liga huma ta' kwalità għolja Chrome MolybdenumAzzar tal-ligaPjanċi użati f'bastimenti tal-pressjoni tal-azzar tal-karbonju weldabbli f'temperaturi għoljin . L-azzar tal-liga fih kromju u molibdenu, li jagħtih il-proprjetajiet mekkaniċi li ġejjin

Qawwa tat-tensjoni

Minimu: 415 MPa (60, 000 psi)

Massimu: 585 MPa (85, 000 psi)

Titwil

Minimu: 18% f'50 mm (2 pulzieri)

Minimu: 22% f'200 mm (8 pulzieri)

Minimu tal-Qawwa tar-Rendiment:205 MPA (30, 000 psi)

Ebusija tipikamentFil-firxa ta '130-180 hb (ebusija brinell)

Kompożizzjoni ta 'SA 387 Grad 5 Klassi 2 Pjanċa tal-Azzar tal-Liga

Pjanċa tal-azzar tal-liga tal-kromju tal-kromju ta 'kwalità għolja maħsuba speċifikament għall-użu f'bastimenti tal-pressjoni tal-azzar tal-karbonju weldabbli f'temperaturi elevati . Molibdenum miżjuda tagħti l-materjal tat-temperatura akbar tas-saħħa tat-tensjoni u l-kromju jipprovdi reżistenza għall-korrużjoni mtejba u l-kompożizzjoni tal-liga ta' l-azzar 5 ta 'grad 5 huma:

Karbonju (c): 0.15% max

Manganiż (mn): 0.60-1.00%

Fosfru (P): 0.025% Max

Kubrit (i): 0.025% max

Silikon (SI): 0.50% Max

Chromium (cr): 4.00-6.00%

Molybdenum (mo): 0.45-0.65%

Q1:Liema reżistenza creep tista 'tkun mistennija fi 600-650 grad?

Dejta tal-creep:

Qawwa tal-ftuħ:85 MPa f'600 grad / 100, 000 hrs

Stress permess:34 MPa f'650 grad (ASME II-D)

Vantaġġ mikrostrutturali:

Martensite ttemprat bil-qamħ finbil-karbonitridi MX

Q2:Kif huma pjanċi ħoxnin (sa 250mm) ikkontrollati mill-kwalità?

Proċess ta 'Manifattura:

Tkessiħ ta 'ilma aċċellerat(rata ta 'tkessiħ tal-linja ċentrali akbar minn jew daqs 20 grad / s)

Temprar:705-760 grad × 1hr / 25mm

Protokoll tal-ittestjar:

100% ut għal SA -578 Klassi 2(0.8mm sensittività FBH)

Z-Direzzjoni ψ akbar minn jew daqs 35%(ASTM A770)

Q3:Liema proċeduri ta 'wweldjar huma kritiċi għall-applikazzjonijiet tar-raffineriji?

Protokoll tal-iwweldjar:

Saħħan minn qabel:200-250 grad (għall-ħxuna kollha)

Metalli tal-mili:AWS A5.28 E 505-15 (5CR -0.5 mo)

Interpass Temp:Inqas minn jew daqs 300 grad

Trattamenti ta 'wara l-weldjatura:

PWHT:705-760 grad × 1hr / 25mm

Limitu ta 'ebusija:Inqas minn jew daqs 241 Hb (ASME VIII)

Q4:Meta għandha tkun speċifikata l-Klassi 2 fuq il-Klassi 1?

Applikazzjonijiet Kritiċi:

Intestaturi tar-riformatur tal-idroġenu(stress termali ċikliku)

Reatturi ta 'temperatura għoljateħtieġ ebusija tal-ksur
