JIS Standard MS Steel U Channel
C - Azzar iffurmat, magħruf ukoll bħala C - Purlins b'forma ta 'spiss, ħafna drabi jintuża flimkien ma' raġġi I -} u prodotti oħra tal-azzar biex jibnu bini kummerċjali u industrijali, bħalma huma l-imħażen. Jista 'jintuża bħala stringers, studs, ċingi, linji, jew komponenti strutturali oħra li ma jeħtiġux is-saħħa miżjuda ta' raġġ i -. Il-kanali Ġappuniżi jintużaw primarjament bħala appoġġ għal strutturi tal-azzar kummerċjali u industrijali u wkoll bħala membri orizzontali jew vertikali ta 'pjattaformi jew strutturi ta' l-azzar żgħar.
JIS Standard Channel Steel Standard Cross - Dimensjonijiet tat-Taqsima u Cross - Żona tat-Taqsima
| Cross - sezzjoni dimensjonijiet |
Cross - sezzjoni żona (cm2) |
Massa tal-Unità (kg / m) |
Referenza | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ċentru tal-gravità (cm) |
Sekondarju sezzjonali mument (cm4) |
Sekondarju sezzjonali raġġ (cm) |
Modulu sezzjonali (CM3) |
|||||||||||
| H×B | t1 | t2 | r1 | r2 | Cx | Cy | IX | Iy | IX | iy | Zx | Zy | ||
| 75×40 | 5 | 7 | 8 | 4 | 8.818 | 6.92 | 0 | 1.28 | 75.3 | 12.2 | 2.92 | 1.17 | 20.1 | 4.47 |
| 100×50 | 5 | 7.5 | 8 | 4 | 11.92 | 9.36 | 0 | 1.54 | 188 | 26.0 | 3.97 | 1.48 | 37.6 | 7.52 |
| 125×65 | 6 | 8 | 8 | 4 | 17.11 | 13.4 | 0 | 1.90 | 424 | 61.8 | 4.98 | 1.90 | 67.8 | 13.4 |
| 150×75 | 6.5 | 10 | 10 | 5 | 23.71 | 18.6 | 0 | 2.28 | 861 | 117 | 6.03 | 2.22 | 115 | 22.4 |
| 150×75 | 9 | 12.5 | 15 | 7.5 | 30.59 | 24.0 | 0 | 2.31 | 1050 | 147 | 5.86 | 2.19 | 140 | 28.3 |
| 180×75 | 7 | 10.5 | 11 | 5.5 | 27.20 | 21.4 | 0 | 2.13 | 1380 | 131 | 7.12 | 2.19 | 153 | 24.3 |
| 200×80 | 7.5 | 11 | 12 | 6 | 31.33 | 24.6 | 0 | 2.21 | 1950 | 168 | 7.88 | 2.32 | 195 | 29.1 |
| 200×90 | 8 | 13.5 | 14 | 7 | 38.65 | 30.3 | 0 | 2.74 | 2490 | 277 | 8.02 | 2.68 | 249 | 44.2 |
| 250×90 | 9 | 13 | 14 | 7 | 44.07 | 34.6 | 0 | 2.40 | 4180 | 294 | 9.74 | 2.58 | 334 | 44.5 |
| 250×90 | 11 | 14.5 | 17 | 8.5 | 51.17 | 40.2 | 0 | 2.40 | 4680 | 329 | 9.56 | 2.54 | 374 | 49.9 |
Dettalji tal-Prodotti tal-Kanal tal-Metall JIS Metal
L-azzar tal-kanal huwa prodott versatili disponibbli f'varjetà ta 'daqsijiet u ħxuna. It-taqsima tagħha - hija kwadra C - forma, b'lura dritta u żewġ estensjonijiet vertikali fil-parti ta 'fuq u ta' isfel. L-azzar tal-kanal Ġappuniż jirrappreżenta linja ta 'prodotti estensiva ta' strixxa - elementi tal-bini b'forma ta 'flanġijiet tal-wiċċ interni paralleli. Il-kanali jistgħu jingħaqdu l-ewwel u mbagħad iwweldjati jew imbarrat, jew jistgħu jiġu fabbrikati sħun u mbagħad irrumblati bis-sħana jew estrużi. Il-partijiet orizzontali ta 'fuq u t'isfel tal-kanal huma msejħa flanġijiet, u l-partijiet vertikali li jgħaqqdu jissejħu xbieki.

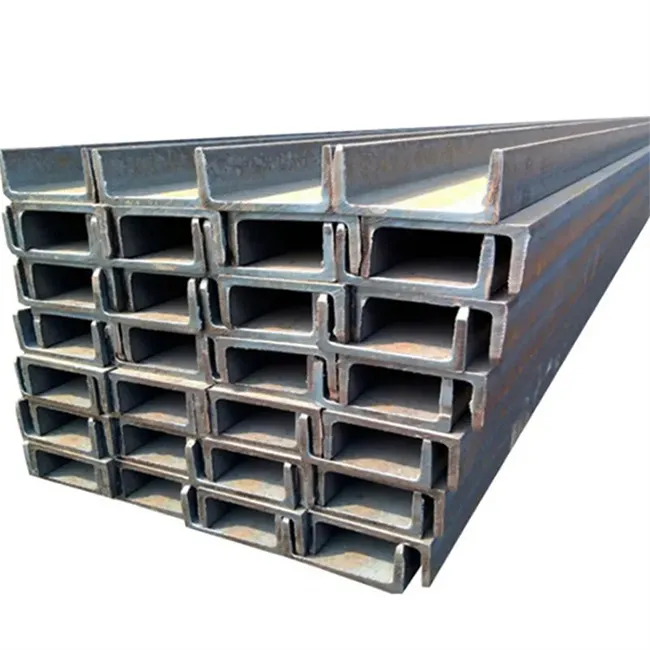

Jis Parallel Flange Channel Products Image
Ritratt tat-Tim tal-Grupp Gnee
Żjara tal-Klijent tal-Grupp GNEE
Grupp GNEE jipparteċipa f'wirjiet ta 'azzar barranin
Aħna nappoġġjaw l-ispeċifikazzjoni multi - u multi - Speċifikazzjoni tal-customization tal-azzar. Jekk għandek bżonnijiet ta 'personalizzazzjoni għall-prodotti tal-kanal MS STAR U standard JIS, jekk jogħġbok ikkuntattjani.
